匀羿多功能手持透视雷达（YHGPR-A1V3）

1、匀羿多功能手持透视雷达性能特点

匀羿多功能手持透视雷达（YHGPR-A1V2）集成强穿透性的P-C波段超宽带雷达与激光测距等多种传感器，支持物体外形、表面反射特性与内部结构透视等多种测量功能。

匀羿多功能手持透视雷达（YHGPR-A1V2）与操控APP

1）性能特点

Ø 兼顾强穿透性与高分辨率，典型混凝土内分辨力约为1cm；

Ø 支持非接触透视测量，最大隔空测量距离不小于0.5m；

Ø 支持物体外形、表面反射系数、介电常数、激光测距、雷达散射界面、土壤含水量等测量或反演扩展功能；

Ø 5寸触摸屏操控，并支持手机APP无线连接操作。

2）主要参数

Ø 雷达最大工作带宽：约5.5GHz；

Ø 墙体穿透深度：不小于25cm；

Ø 测距定位范围：不少于5m；

Ø 最大尺寸：约22cm；

Ø 整机重量：约2kg（含5.6Ah电池）。

2.1 混凝土钢筋定位测量与直径反演

结合集成的激光传感器，支持混凝土内钢筋（如隧道衬砌、桥梁、立柱等）定位测量，并提供钢筋直径反演估算功能，典型结果如下：

实测的混凝土支柱内钢筋信号（图像中亮点）

校准测量的雷达信号强度-表层钢筋直径变化关系

2.2 非金属体透视成像

YHGPR-A1V2型手持透视雷达可用于对墙体、工程塑料、实木等非金属物体的透视成像，成像分辨率达厘米级，可获取被测对象分层厚度、内部埋藏物体形状等参数或特征；该雷达支持贴近测量与非接触测量；测量的典型结构透视图像如下：

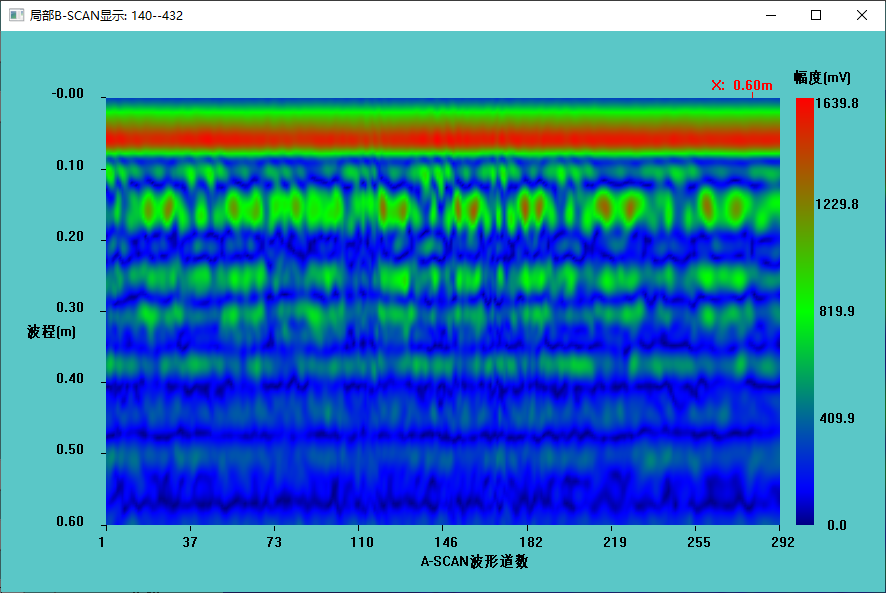

透视的墙体结构成像（贴近测量）：图像亮点重复周期约750px（砖长）

测量的木地板及其下预制板结构图像（离地约1375px测量）

2.3 穿墙测量

YHGPR-A1V2型手持透视雷达支持典型墙体和楼板的穿透测量功能，探测距离不小于3m，可用于隐蔽空间尺寸及其中移动目标探测。测量的墙体后和楼板下人体走动雷达图像如下：

30cm厚砖墙后人体前后走动的雷达图像

楼层穿透测量的人体走动图像

2.4 表面反射系数测量与介电参数反演

YHGPR-A1V2型手持透视雷达支持非接触测量材料的表面反射系数，并反演获取表层材料的介电参数。手持移动测量水泥墙的相对介电常数结果如下：

手持移动测量水泥墙的相对介电常数

2.5 雷达反射截面快速测量

YHGPR-A1V2型手持透视雷达支持近距离手持测量获取小型物体C波段雷达的散射截面，后续拟支持局部强散射源参数提取。测量的金属小平板结果如下（与理论值偏差小于2dB）：

手持移动测量获取375px*250px金属板的雷达散射界面
